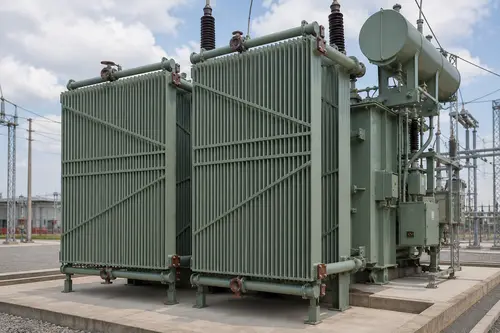

Yon transfòmatè dèlko step-up (GSU) ka opere tou pre chaj nominal pou peryòd tan. Sistèm refwadisman li yo dwe retire nwayo ak pèt likidasyon san yo pa depase limit lwil oliv ak tanperati likidasyon apwouve yo. Pòv seleksyon radyatè ka akselere aje izolasyon, mete restriksyon sou pwodiksyon transfòmatè ak ogmante risk pann.
Chwazi yontransfòmatè radyatè pou yon dèlko monte-transfòmatèmande plis pase konpare dimansyon panèl. Devwa refwadisman, sikilasyon lwil oliv, interfaces tank, kondisyon sit ak kondisyon enspeksyon yo dwe konsidere ansanm. Designer transfòmatè a ta dwe kontwole kalkil tèmik la, pandan y ap manifakti radyatè a bati sou desen yo apwouve.
1. Defini pèt transfòmatè, Kapasite Rated ak devwa refwadisman
Seleksyon ta dwe kòmanse ak pèt garanti olye ke MVA pou kont li. Transformateur ak menm evalyasyon an ka pwodwi diferan chalè akòz nwayo yo, kondiktè, enpedans ak pwofil opere.
Designer a ta dwe kalkile devwa refwadisman an apre yo fin konsidere pa gen okenn -chaj, chaj ak pèt ki pèdi, plis chalè ki gaye nan tank prensipal la. Yon RFQ pou yonizin elektrik transfòmatè radyatèta dwe gen ladan evalyasyon transfòmatè, klas vòltaj, pèt total, ogmantasyon tanperati pèmèt, kalite lwil oliv, anbyen-tanperati ak altitid. Kopi konte radyatè a nan yon transfòmatè pi bonè pa an sekirite sof si kondisyon tèmik yo vrèman konparab.
2. Chwazi Aranjman Refwadisman ONAN oswa ONAF ki Apwopriye
Nan yon sistèm ONAN, lwil cho monte natirèlman nan tèt radyatè anwo a epi li retounen nan koneksyon ki pi ba a apre refwadisman. Wotè radyatè, dyamèt header ak lwil oliv -koule rezistans enfliyanse sikilasyon thermosiphon sa a.
YonONAF transfòmatè radyatèsèvi ak fanatik yo ogmante koule lè ak sipòte yon Rating transfòmatè ki pi wo. Konsepsyon an ta dwe defini kantite fanatik, direksyon koule lè a, etap chanje, pouvwa oksilyè ak siyal alam. Li ta dwe tou endike chaj la pèmèt si yon gwoup fanatik pa disponib. Pou sistèm lwil oliv fòse oswa dirije, pèfòmans ponp ak pèt presyon sikwi yo dwe revize kòm yon pati nan sistèm refwadisman transfòmatè GSU konplè.
3. Konfime kantite radyatè, dimansyon ak chalè ki nesesè -Zòn dissipation
Refwadisman depann sou sifas transfè chalè-, distribisyon lwil oliv ak koule lè. Ajoute plis eleman pa pral korije yon chemen lwil oliv restriksyon oswa vantilasyon pòv.
Yon desen radyatè transfòmatè koutim ta dwe defini kantite bank, eleman pou chak bank, wotè eleman ak anplasman, header-dyamèt tiyo, gwosè koneksyon ak kouvèti fanatik la. Yo mande yon distans ase nan mi dife, baryè acoustic ak ekipman ki tou pre pou anpeche resikilasyon lè cho -.
Yon radyatè transfòmatè detachable se pratik pou gwo inite GSU paske li senplifye transpò ak ranplasman. Sepandan, chak bank detachable entwodui tiyo adisyonèl, bride, garnitur ak jaden-sele jwenti.
4. Verifye Entèfas Bride, Sant Distans ak Koneksyon Flux Lwil-
Erè koòdone souvan retade asanble final la. Desen ki apwouve a ta dwe idantifye anwo a ak pi ba atransfòmatè radyatè bride sant distans, dimansyon bride, boulon-modèl twou, kalite garnitur ak oryantasyon koneksyon.
Manch valv yo, ploge-degaje lè, pwen drenaj, kochon leve ak aparèy òtopedik dwe rete aksesib apre enstalasyon. Pou yon radyatè transfòmatè ranplasman, mezire ekipman ki deja egziste dirèkteman; plak transfòmatè a pou kont li pa ka konfime entèrchanjabilite.
Kote dimansyon interchangeabilité IEC aplike, endike yo nan spesifikasyon acha a. Desen achtè a apwouve rete dokiman kontwòl la.
5. Konsidere sik chaj, tanperati anbyen ak redondance refwadisman
Yon plant chay de baz-kapab kenbe transfòmatè GSU li a chaje anpil pandan plizyè mwa, pandan y ap pik ak plant renouvlab yo kreye chanjman chaj pi souvan. Seleksyon radyatè ta dwe reflete sik devwa aktyèl la.
Tanperati anbyen wo, radyasyon solè, pousyè ak koule lè restriksyon diminye pèfòmans refwadisman. Segondè altitid tou diminye dansite lè a. Agwo -anbyen-radyatè transfòmatè tanperatiSe poutèt sa, ka mande pou plis sifas oswa koule lè fòse pase yon inite ki sanble nan yon klima modere.
Si plant la dwe kontinye opere ak yon sèl bank radyatè oswa gwoup fanatik izole, defini egzijans redondance sa a anvan finalize layout la.
6. Espesifye Materyèl, Kalite soude ak Fuit-Kondisyon pou Tès
Eleman radyatè yo fòme nan asye relativman mens, ki fè konsistans kouti ak soude header kritik. Ti domaj ka devlope nan fwit lwil apre transpò oswa monte bisiklèt tèmik.
Lè w kalifye afounisè radyatè transfòmatè ak tès koule, revize trasabilite materyèl, fòme ekipman, pwosedi soude, enstalasyon ak kontwòl reparasyon. Chak radyatè ta dwe resevwa enspeksyon dimansyon ak tès flit anvan kouch.
Spesifikasyon an dwe endike mwayen tès la, presyon, tan kenbe ak kritè akseptasyon. Nantong Zhihe Electric fè tès radyatè 100% nan 150 kPa pou lòd ki aplikab, sijè a spesifikasyon kliyan apwouve a. Nenpòt zòn ki repare yo ta dwe teste ankò anvan tretman sifas yo.
7. Koresponn ak Sistèm Kouch la ak Anviwònman Plant elektrik la
"Deyò penti" se pa yon spesifikasyon adekwa. Nan tè a, bò lanmè, dezè ak plant elektrik endistriyèl kreye diferan risk korozyon.
Sistèm kouch radyatè transfòmatè a ta dwe defini preparasyon sifas, primè, rad entèmedyè, kouch siperyè, sèk -epesè fim ak metòd enspeksyon. Pwoteksyon C4 oswa C5 ka apwopriye pou sit kotyè oswa polye, tou depann de durability ki nesesè yo.
Yon radyatè transfòmatè galvanize cho -yo ka konsidere pou ekspoze grav, men galvanizasyon dwe enkli pandan konsepsyon paske li afekte vantilasyon, drenaj ak kontwòl dimansyon. Sifas entèn yo dwe rete pwòp, sèk ak konpatib ak lwil transfòmatè.
8. Evalye enspeksyon, transpò, enstalasyon ak kapasite founisè
Evalyasyon founisè yo ta dwe kouvri pwosesis konplè a, pa sèlman pri a pou chak panèl. Yon kalifyemanifakti radyatè transfòmatè koutim pou pwojè plant elektrikta dwe demontre kontwòl desen, fòme ki estab ak soude, bride -pozisyon, tès 100% koule, enspeksyon kouch ak anbalaj ekspòtasyon pwoteje.
Pandan transpò, radyatè yo ta dwe sipòte pa ankadreman estriktirèl yo. Eleman, fas bride, tiyo ak kwen kouch bezwen pwoteksyon kont enpak ak imidite. Anvan enstalasyon, tcheke pwòpte entèn, garnitur, aliyman bride ak operasyon valv. Apre ranpli lwil oliv ak vantilasyon, enspekte chak jwenti jaden pou enfiltrasyon.
Nantong Zhihe Electric fabrike radyatè ki baze sou desen -pou transfòmatè pouvwa ak pwojè GSU. Kapasite nou yo enkli sèt liy soude radyatè otomatik, kapasite pwodiksyon apeprè 100 seri pa jou, opsyon kouch C3–C5 ak pwodiksyon radyatè galvanize cho -.
Pou yon revizyon teknik, voye nou desen apwouve a, metòd refwadisman, detay bride, kondisyon tès, spesifikasyon kouch ak orè livrezon.
